Frontlader auf Rasenmähertraktor

Morgen zusammen

Dieses mal bei "Basteln mit Stefan" bauen wir uns einen Frontlader

Ursprünglich wollte ich nur ein Schneeschild auf meinen Rasenmähertraktor montieren, "leider" ist es es etwas ausgeartet.

Das wäre der Grundgedanke und .....

...das ist daraus geworden



Die Hauptlager sind mit Formrohr als Distanzstück
an den bestehenden Rahmen geschraubt

Da im vorderen Bereich keinerlei Möglichkeit vorhanden war den Hebemechanismus
anbauen zu können ( dieser wurde mit einem Linearmotor realisiert)
musste ich dieses ändern. Eine stabile Halterung aus Flacheisen geschweißt und fertig.

 Ganz Wichtig:
Alles mal provisorisch zusammen
 schweißen,
 sollte etwas nicht passen
lässt es sich leichter wieder trennen



.

Alles verschweißt, lackiert und zusammengebaut

Jetzt noch die elektrische Verstellung vom Schneeschild
verbauen und schon kann der Schnee kommen

Als kleines Extra gibt es noch 2 LED Scheinwerfer mit je 48 Watt

Und wenn man schon an Frontlader hat muss auch eine Schaufel dran.

Die Schaufel war zum Großteil schon gebogen
es fehlte nur der Boden, den ich mit aus einem alten Kompressorkessel
geschnitten und eingeschweißt habe

und natürlich musst sie auch Kippbar sein.
welch Zufall das der Linearmotor auch für die Schaufel passt

Alles lackiert

Nun geht es an das Steuern des Frontladers

Version 1:

Ein Joystick, dieser hat jedoch den großen Nachteil das man nicht zeitgleich Aufheben und die Schaufel / Schneeschild verstellen konnte

Version 2

Einzelne Taster für jede Funktion diese hat im Einsatz schon gezeigt das es weit besser ist

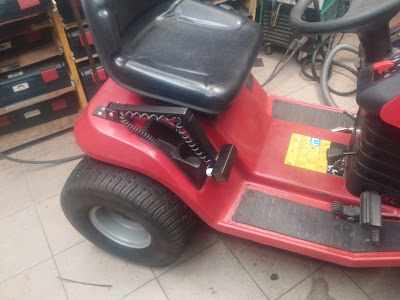

Zeitgleich wird damit auch gleich eine Armlehne realisiert
Und man kann diese auch weg klappen um beim auf und absteigen nicht im weg zu sein

Zum weg klappen muss man die Lehne nur nach oben ziehen

Die Armlehne lässt sich auch in der Länge anpassen

War ein recht Interessantes Projekt, es gab so manches Problem welches nach langen Überlegungen und viel Probieren verlangt hat.



 Aber geht nicht gibt´s nicht!
