Frontmähwerk

Morgen

 Dieses mal basteln wir uns aus dem Original Mähwerk meines Bolens G 14
ein Frontmähwerk.

Beim Mähwerk muss zuerst mal alles runter was für die Montage unterm Traktor gebraucht wurde.

Die Idee:

Das Mähwerk wird vom Traktor "geschoben" und rollt auf den eigen Rädern.
Somit passt es sich dem Untergrund an und die Schnitthöhe lässt sich mittels der
Gewindestangen ( M14 ) einstellen.



So wäre der Plan gewesen, jedoch war der Plan schlecht.

In Post Fronthubwerk habe ich ja ein Wendegetriebe verbaut damit sich die Zapfwelle wieder in die richtige Richtung dreht. Ausserdem wollte ich eine "Standard" Zapfwelle verbauen.

Hab mir auch eine besorgt.

und den Passenden Zapfen am Mähwerk montiert

Was ich jedoch nicht bedacht habe,
diese sind für eine Drehzahl von ca 500 U/min ausgelegt aber der Rasentraktor hat 1000 U/min.

Endeffekt: Eine enorme Unwucht durch das zu große Spiel an den Kreuzgelenken und der erforderliche Länge welche zum Tod einiger Wellendichtringe geführt hat.

Auch der Versuch ein weiteres Lager am Mähwerk zu verbauen das mehr Stabilität bringen sollte war Erfolglos

Jetzt war der Punkt erreicht das ganze Zeug in die Ecke zu stellen und sich einen

Veganen  Hopfenblüten Smoothie zu genehmigen.

Nach einer längeren Schaffenspause und dem Druck der nahenden Mäh Saison musste ich mich zum weitermachen motivieren.

Viele Überlegung später habe ich mich entschlossen die originale Zapfwelle vom Rasentraktor, welche das Mähwerk an seinem ursprünglichen Platz schon angetrieben hat zu übernehmen.

Und um den Weg vom Wendegetriebe bis zum Winkelgetriebe des Mähwerks zu überwinden kommt nun eine 20mm Welle mit zusätzlichen Lagerbock zum Einsatz.

Alles mal zusammengesteckt und kontrolliert ob man das Mähwerk auch noch Anheben kann ohne das die Zapfwelle auseinander fällt.
Passt. (Fast)

Es geht gleich weiter zum nächsten Problem.
Die Zapfwelle hat eine Verzahnung welche ich nachbauen muss um sie am Wendegetriebe anstecken zu können.

Wenn man einen Fräsmaschine zur Hand hat wäre es auch kein Problem so was zu bauen,

hab ich aber nicht.

Also was tun?

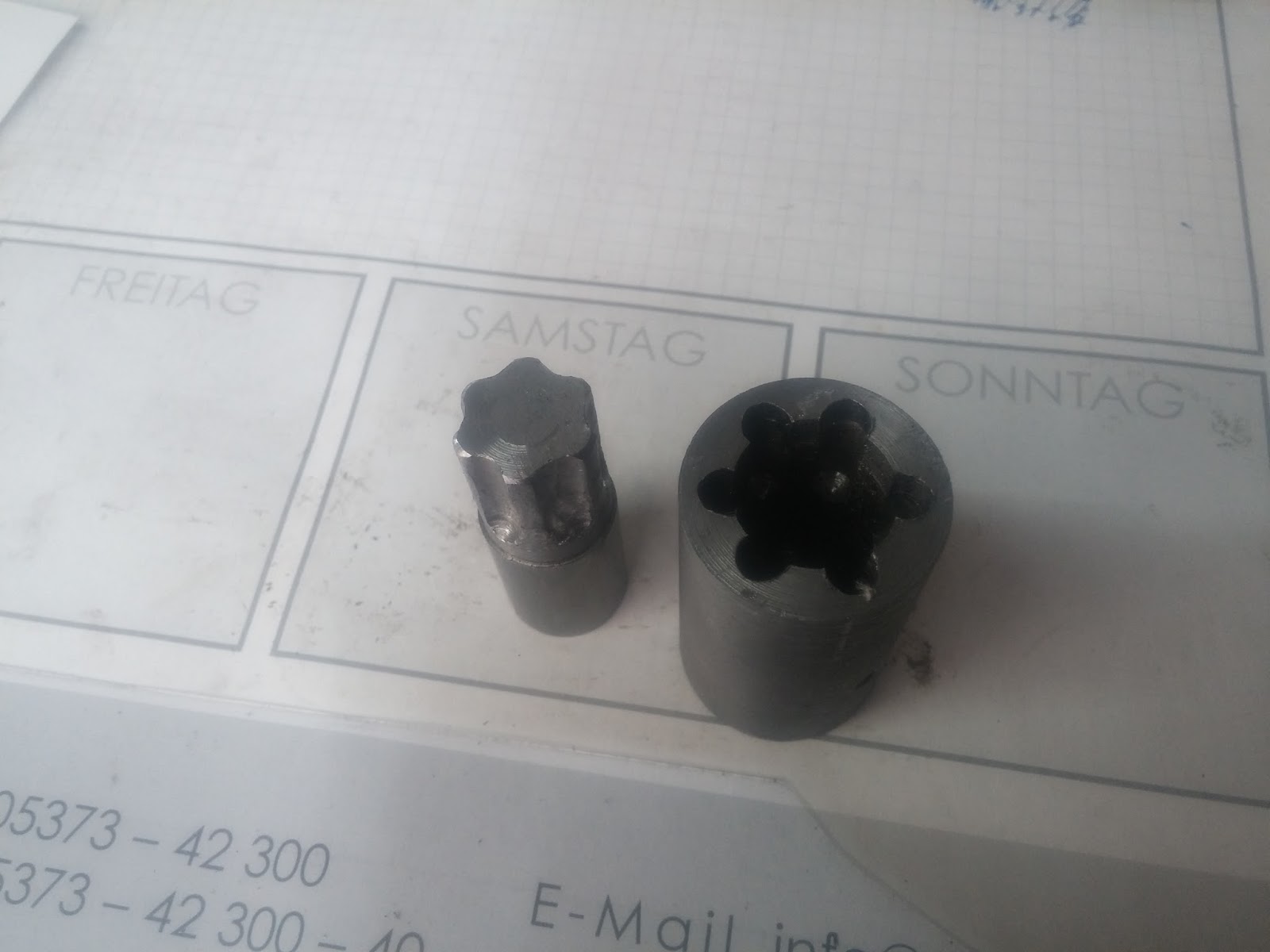

Hab ein Welle abgedreht welche dem Durchmesser der Zapfen in der Verzahnung entspricht, dann eine passende Hülse und die Verzahnung mit der Ständerbohrmaschine hergestellt.

Ist zwar ned perfekt aber es passt



Auf der anderen Seite der Zapfwelle war nur eine Passfeder nötig!

auch diese kann man mit einer Ständerbohrmaschine und etwas feilen herstellen.

Mal alles montieren eine Runde im Garten drehen.
Bis auf den "Verlust" eines Rades am Mähwerk hat es so funktioniert wie erhofft.
Die Vibrationen sind nicht mehr als sie auch im originalen Zustand waren.

Endlich kann man alles verschweißen und auch den Seitenauswurf ordentlich verschließen



Noch etwas Farbe drauf und ein Schutzblech für die Antriebswelle.

Endlich fertig und bereit für den ersten Einsatz.

Dachte ich zumindest.

Jedoch hat sich der starre Oberlenker als hinderlich beim fahren auf unebenen Untergrund herausgestellt.

Das Mähwerk kann nicht vor oder zurück kippen, was beim anfahren einer Steigung nötig wäre.

Also einfach den Oberlenker durch ein Stahlseil ersetzen und schon hab ich genug Spielraum und kann das Mähwerk dennoch anheben.
