Kleine Hydraulikpresse

Morgen

Dieses mal bauen wir uns eine kleine Hydraulische Presse zum auspressen von Lagern oder zum Formen von Metall



Schon öfter hätte ich eine Presse benötigt um dicke Flacheisen zu biegen, nun hab ich es umgesetzt



Wie auch bei meinen anderen Projekten sollte dies so kostengünstig wie möglich umgesetzt werden

Also wieder mal im Lager auf die Suche gehe, und auch fast alles Gefunden.

Bis auf den Hydraulik Heber, der musst ich beim Verkäufer meines Vertrauens erstehen.

Der erste Versuch



Ich musste gleich feststellen das die Winkeleisen, welche als Führung dienen zu schwach sind um Ihre Funktion zu erfüllen

Außerdem hat es sich bei ein paar Versuchen gezeigt das es Sinn macht die Führungen abschrauben zu können





Weiter´s musste ich am Rahmen noch einige Flacheisen auf schweißen um die Stabilität verbessern





Nun gleich mal eine "Probepressung"

Dazu hab ich mir aus dem Fundus ein "Presswerkzeug" rausgesucht





Ein 0,8mm Blech geschnappt und drauf los gepresst.

Mit dem Ergebnis bin ich mehr als zufrieden

Links der erste Versuch



Damit das Absenken der Presse einfach von statten geht hab ich noch schnell ein Werkzeug dazu gebaut, da mir die Originale Methode zu plump war

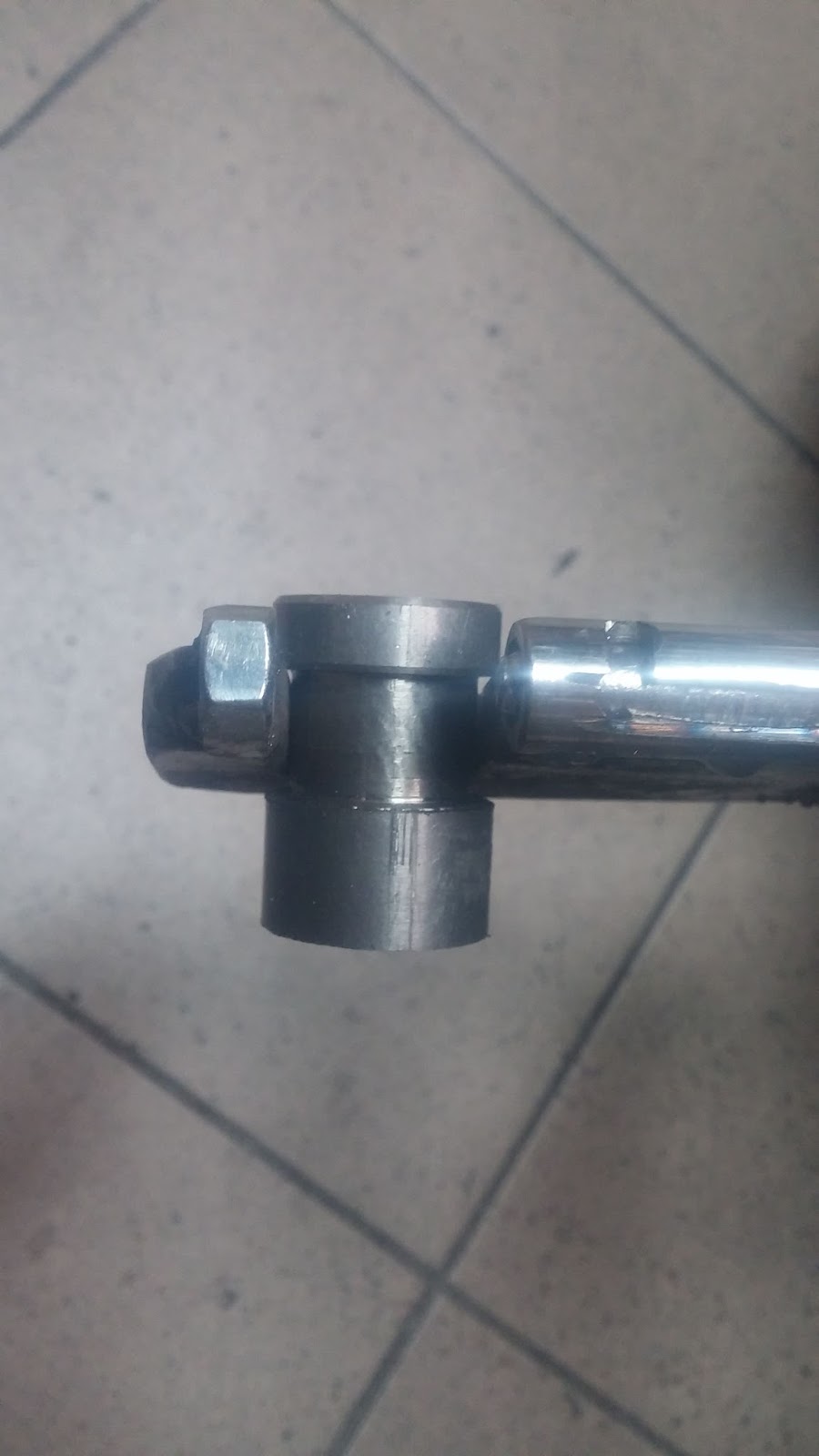

Einfach eine M 12 Mutter mit der Presse zusammen gedrückt einen "Griff" dran geschweißt, Fertig!

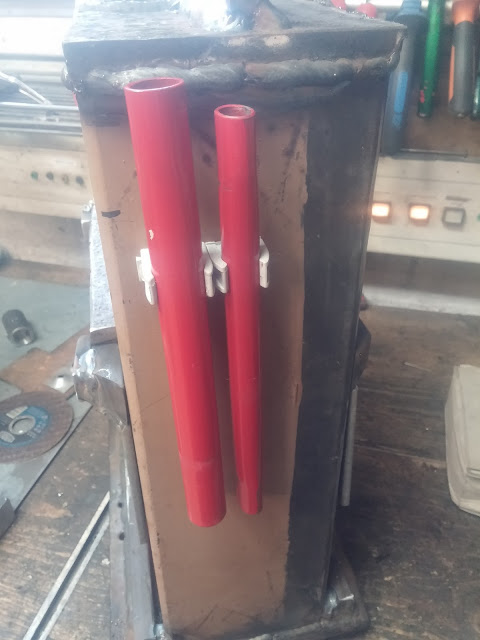

Auch der Pumphebel bekam eine Halterung

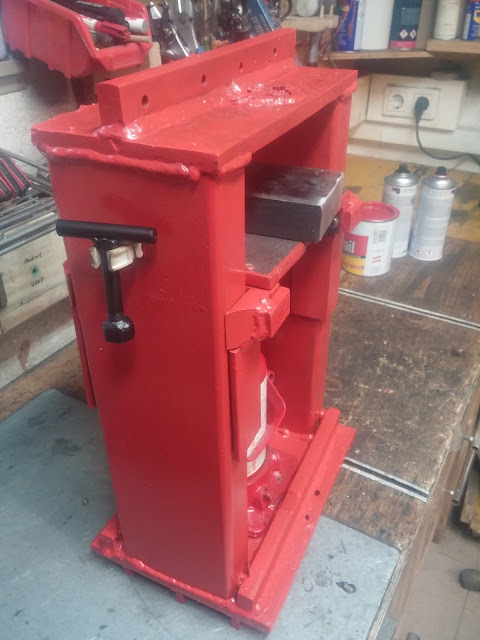

Wie üblich alles lackieren und sich auf die suche nach Presseinsätzen machen







Improvisierter Heizlüfter

Morgen



Da es in den letzten Tagen etwas Kühl in meinem kleinen Reich war musste eine schnelle Lösung für dieses Problem her.



Die Lösung, man nehme einen Heizlüfter und befestige diesen mit 3 zurecht gebogenen Schweißstangen an der Decke

Und um noch mehr warme Luft zu bekommen hab ich darauf ein 230 Volt Zusatzlüfter gelegt



FERTIG

Streuergutbehälter für Rasentraktor

Morgen,

dieses mal bei "Basteln mit Stefan" bauen wir und einen Streugutbehälter für den Rasentraktor

Entstehen wird dieses Projekt aus einem alten Salzstreuwagen denn ich kostengünstig bekommen habe. Grund dafür wird sein das dieses komplett verrostet war und nicht mehr funktioniert hat.









Wie gewohnt beginnt alles damit unnötige Teile ab zuschrauben





 Benötigt wird nur der Streugutbehälter samt Schleuderrad der Rest wird begutachtet und was brauchbar ist auf Lager gelegt.



Nun kann man mit der Konstruktion beginnen, bzw zu schauen wie wo was ...



 Weiter geht´s mir der tragenden Unterkonstruktion welche den Streubehälter aufnimmt



Die Aufnahme am Hubwerk wird mit 2 Bolzen, umgesetzt.

Einfach eine Eisenwelle an beiden Seiten abdrehen



Dann brauch ich es nur passend absägen



Fertig

 Der erste Funktionstest. und siehe da es Funktioniert und die Hubhöhe passt auch



Nun können wir uns an das Streuwerk machen, Original wurde es über die Räder via Winkelgetriebe angetrieben. Dieses kann ich nicht mehr gebrauchen. Also runter damit und einen Elektromotor aus dem Fundus genommen.

 Mal provisorisch alles zusammen "halten" ( Schweißmagnete sind da ganz Praktisch )



Es passt und wird verschweißt

 Nun noch ein Prallblech montieren, um das Streugut nur nach hinten zu schleudern



Alles lackiert und bereit für den Einsatz

Heckhubwerk Rasentraktor

Morgen,

dieses mal bauen wir uns ein Heckhubwerk, für ein späteres Streuwagen welches auch gleichzeitig als Heckgewicht dient.





So sieht das Hubwerk fertig aus der weg bis dahin war dieses mal relativ einfach



Wir beginnen mal damit alles ab zuschrauben um an den tragenden Rahmen zu kommen

Danach die Aufnahmepunkte für die Unterlenker finden

Da der tragende Rahmen vom Rasenmähertraktor etwas "dünn" ist musste ich diesen verstärken

Es folgt eine Strebe zur Verbindung der Unterlenker, an dieser wird dann auch der Hubmotor befestigt

Die Strebe ist verstellbar, somit lässt sich die Hubhöhe durch lösen von 4 Schrauben verstellen

Es geht weiter mit der Fanghacken

Als Verriegelung habe ich mich nach einigen Überlegungen für diesen entschieden, Vorteil man braucht keinen Vorstecker denn man verlieren könnte

Nun kann man die Unterlenker montieren

Es folgt der Oberlenker, dieser wird verstellbar mit einer M10 Gewindestange gebaut

Die Steuerung erfolgt mit zwei Schalter die leicht zum bedienen unter der Frontladersteuerung montiert wird

Zur Ansteuerung von Anbaugeräten wurde auch noch ein Stromanschluss am Heck montiert welcher wahlweise mit 12 oder 24 Volt betrieben werden kann.







Lackieren und nun ist das Heckhubwerk fertig!
