Morgen,
dieses mal bauen wir uns ein Heckhubwerk, für ein späteres Streuwagen welches auch gleichzeitig als Heckgewicht dient.
 |
So sieht das Hubwerk fertig aus der weg bis dahin war dieses mal relativ einfach |
Wir beginnen mal damit alles ab zuschrauben um an den tragenden Rahmen zu kommen

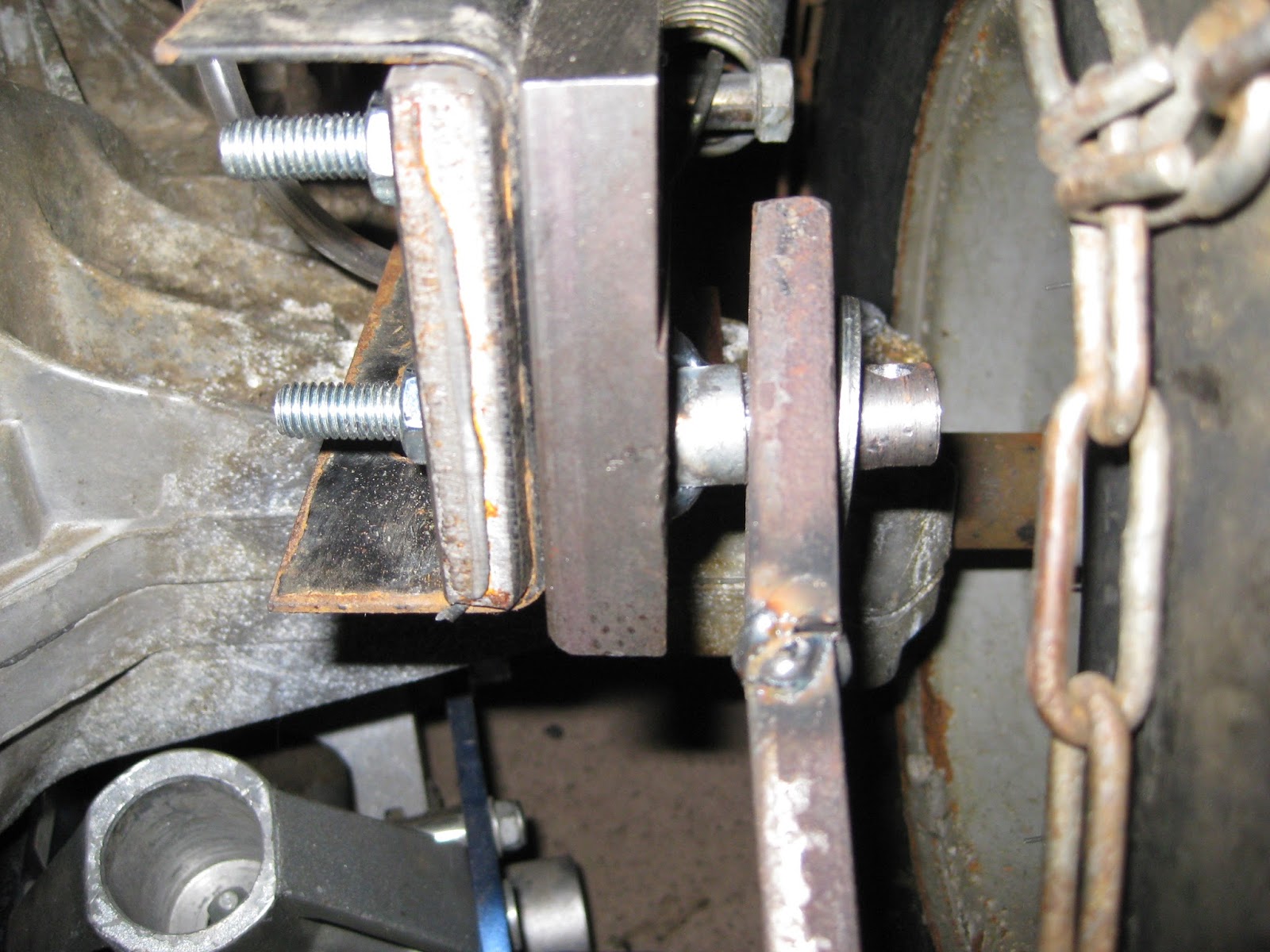

Danach die Aufnahmepunkte für die Unterlenker finden
Da der tragende Rahmen vom Rasenmähertraktor etwas "dünn" ist musste ich diesen verstärken
Es folgt eine Strebe zur Verbindung der Unterlenker, an dieser wird dann auch der Hubmotor befestigt
Die Strebe ist verstellbar, somit lässt sich die Hubhöhe durch lösen von 4 Schrauben verstellen
Es geht weiter mit der Fanghacken
Als Verriegelung habe ich mich nach einigen Überlegungen für diesen entschieden, Vorteil man braucht keinen Vorstecker denn man verlieren könnte
Nun kann man die Unterlenker montieren
Es folgt der Oberlenker, dieser wird verstellbar mit einer M10 Gewindestange gebaut
Die Steuerung erfolgt mit zwei Schalter die leicht zum bedienen unter der Frontladersteuerung montiert wird
Zur Ansteuerung von Anbaugeräten wurde auch noch ein Stromanschluss am Heck montiert welcher wahlweise mit 12 oder 24 Volt betrieben werden kann.
Lackieren und nun ist das Heckhubwerk fertig!
